钻夹头

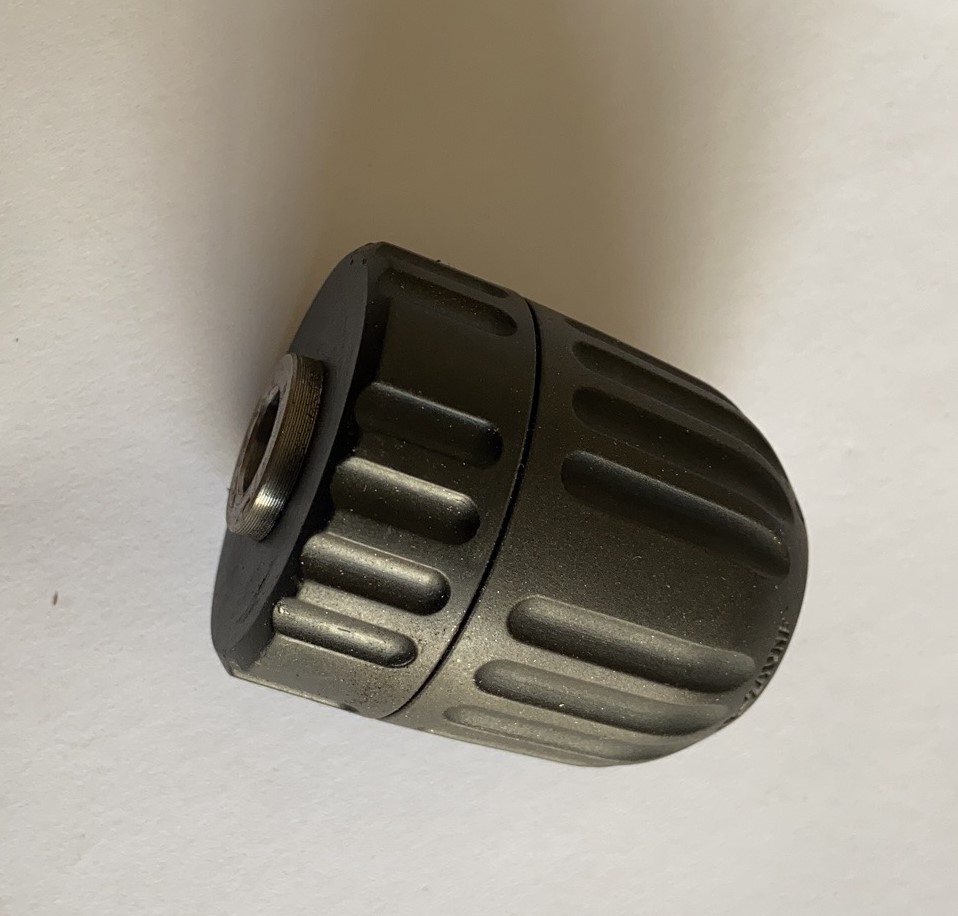

手紧钻夹头是常规钻夹头中的一种，其直接采用手转动钻夹头旋转外套来进行旋松或拧紧操作，其包括钻体、螺母、夹爪，夹爪倾斜并设置有外螺纹而与螺母连接，通过旋转外套来带动螺母旋转并进而驱动夹爪前进、后退。传统的手紧钻夹头，螺母和其后方的钻体支撑台阶之间设置垫片。在螺母和垫片之间设置有轴承，轴承一般包括环形轴承架及处在环形轴承架上的所述一圈钢珠。
以往，轴承是通过钻体被中心定位，防止轴承径向位移。但这样，约束了钻体的径向尺寸，当钻体减小直径时，轴承无法相应减小直径，否则阻挡了夹爪的前后滑动通道，但如果不减小直径，轴承会发生径向位移，并导致卡爪现象。
本实用新型所要解决的技术问题是提供一种结构简单、能防止轴承径向位移的钻夹头。为此，本实用新型采用以下技术
钻夹头，包括钻体、螺母、夹爪，所述钻体的中部设置支撑台阶，支撑台阶上设置垫片，在螺母和垫片之间设置助滑机构，所述助滑机构沿圆周方向设置一圈钢珠，其特征在于所述垫片上设置所述钢珠的环形限位槽。
